第 1 章Cortex-M4 GPIO编程

1.1实验目的

熟悉STM32CubeIDE工具软件的使用。

掌握STM32CubeIDE软件的基本设计流程和设计步骤，能够使用工具进行设计、编程、仿真调试。

学习GPIO口的使用方法，掌握如何利用STM32MP157A芯片的I/O口控制LED。

1.2实验环境

FS_MP1A开发平台

ST-Link仿真器

STM32CubeIDE开发软件

PC机 XP、Window7/10 (32/64bit)

1.3实验原理

只要是对硬件操作，就要首先查看原理图。查看外设是和模块的MCU的哪个引脚相连。FS_MP1A开发平台上的LED的亮灭状态，与芯片上的引脚I/O输出电平有关。

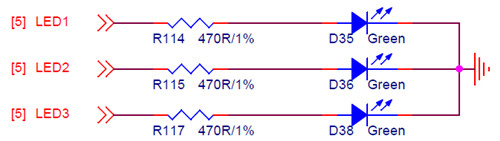

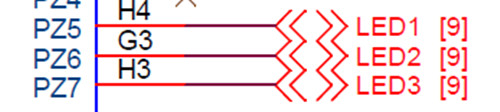

FS_MP1A开发平台上LED的I/O：

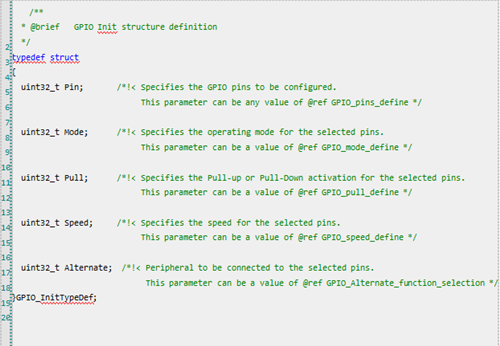

第一个成员变量Pin是所操作的管脚，第二个Mode是模式选择，第三个Pull是上拉下拉，或者都不加，第四个Speed是速度选择，第五个是管脚复用功能。一般我们只操作前四个。

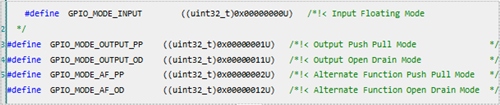

IO口可以由软件配置成4种模式，其实操作的是GPIO的端口模式寄存器：

输入（复位状态）/input（reset state）

通用输出模式 / general purpose output mode

复用功能模式 / alternate function mode

模拟模式 / analog mode

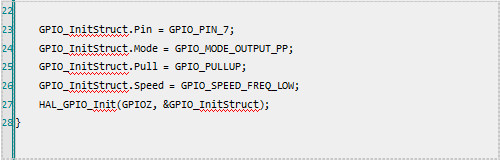

上面给两个寄存器赋值了，1~4位是GPIO端口模式寄存器，5~8位是端口输出类型寄存器（决定是推挽输出还是开漏输出）。

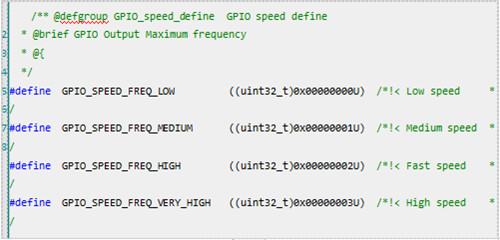

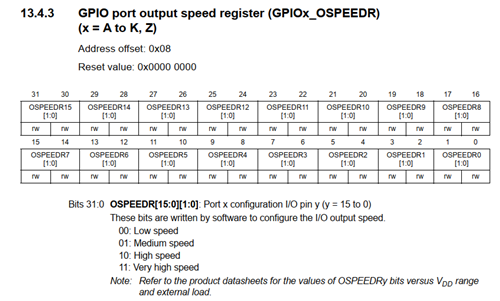

STM32的GPIO端口在作为输出时，可以软件配置端口最大支持的时钟速率，下图是端口输出速度寄存器，有以下几种速度选择：

GPIO调用的HAL函数：

void HAL_GPIO_WritePin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState);

该函数其实是对BSRR寄存器进行操作。

第一个参数传的是GPIO所在的组，第二个是该组的几号管脚，第三个是对管脚进行置位。

1.4实验步骤

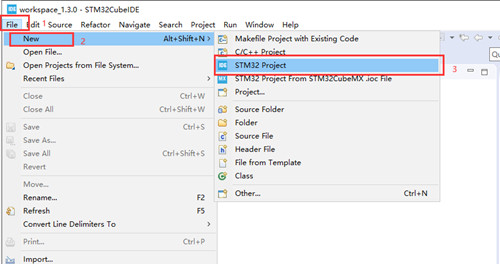

打开STM32CubeIDE->File->New->STM32 Project

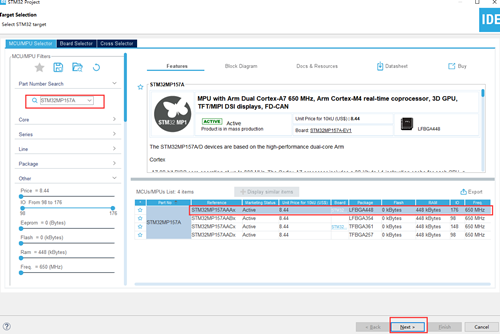

可以在左侧搜索框内输入芯片型号STM32MP157A进行搜索，选择对应芯片，点击Next

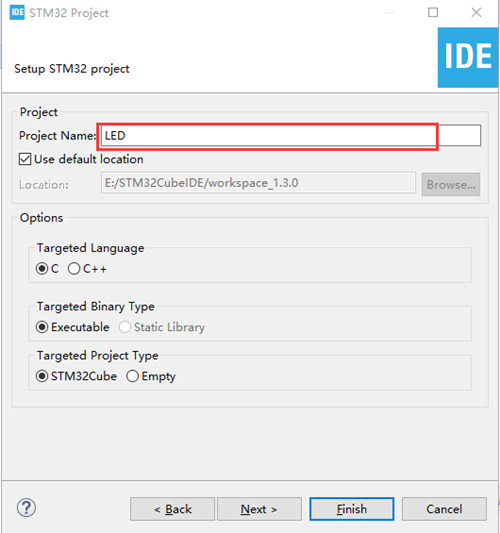

填写工程名，点击Finsh

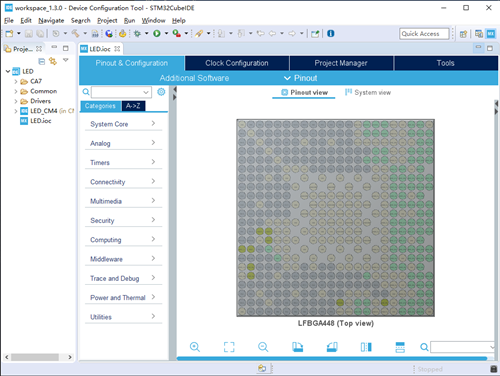

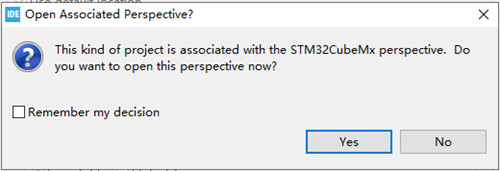

点击Yes打开配置页面

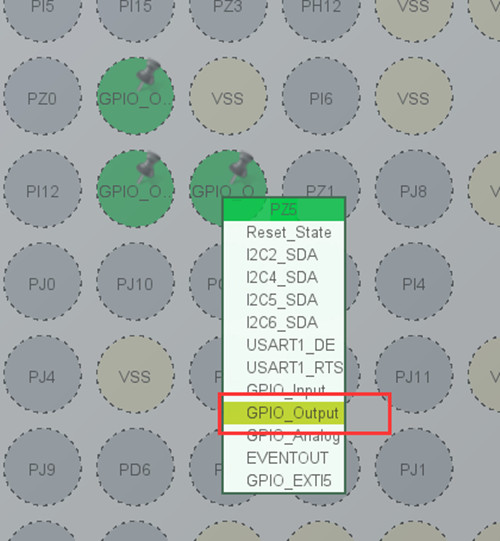

搜索框内搜索LED对应GPIO引脚PZ5、PZ6、PZ7，左键点击设置为GPIO_Output

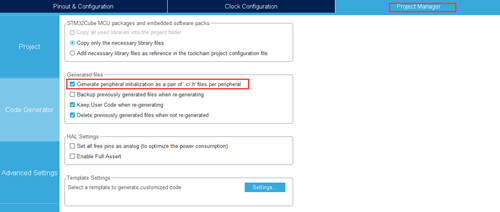

在Code Generator处选择为每个外设生成单独的C和H文件，这样设置方便阅读代码

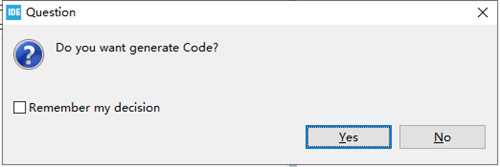

完成以上设置后，Ctrl+S保存，会提示是否需要生成代码，选择Yes即可自动生成代码。系统会自动生成System Clock代码

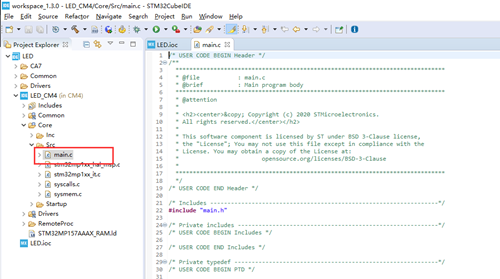

可以在左侧工程文件夹找到LED_CM4子工程,打开main.c

添加GPIO函数说明：

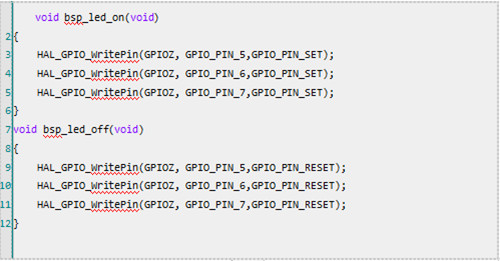

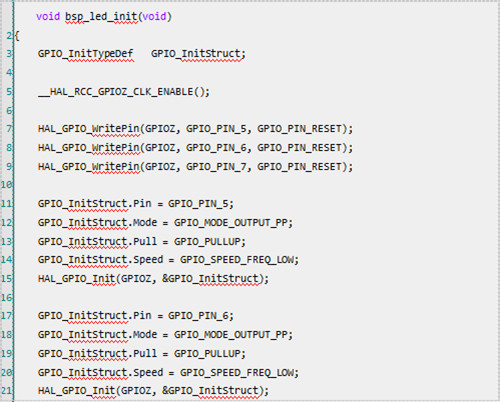

我们需要在main.c中添加GPIO相关函数，GPIO初始化函数和GPIO引脚输出电平高低函数

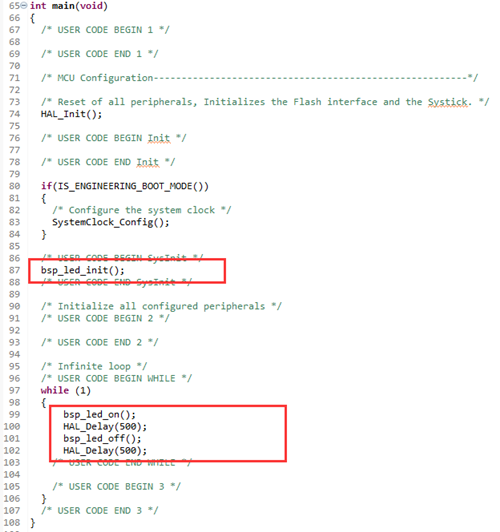

在main.c中调用这三个函数实现GPIO的初始化和通过改变GPIO引脚高低电平来改变LED灯的状态

上述为新建工程配置过程，可参考16.3.2章节进行导入已有工程，工程存放路径【华清远见-FS_MP1A开发资料\02-程序源码\ARM体系结构与接口技术\Cortex-M4部分\1_LED】

配置完成或导入工程后进行程序下载，具体步骤参考16.3.3节进行开发板连接，程序编译、下载

1.5实验现象

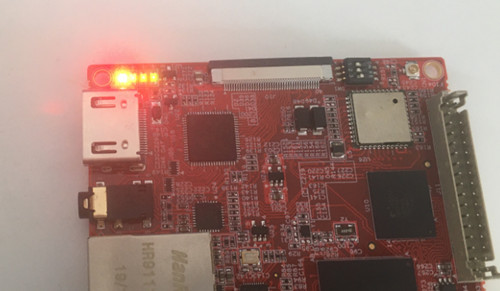

可看到LED灯循环亮灭
