写在前面：

本文章为《STM32MP1系列教程之Cortex-M4开发篇》系列中的一篇，全系列总计11篇。笔者使用的开发平台为华清远见FS-MP1A开发板（STM32MP157开发板）。针对该开发平台，后续会陆续更多更多系列教程，包括Cortex-A7开发篇、Cortex-M4开发篇、Linux应用开发篇、Linux系统移植篇、Linux驱动开发篇、硬件设计篇、项目实战篇等。欢迎关注，更多stm32mp157开发教程及视频，可加技术交流Q群459754978，感谢关注。

FS-MP1A开发板详情介绍：https://item.taobao.com/item.htm?id=622457259672

STM32CubeIDE是一个高级C / C ++开发平台，具有用于STM32微控制器和微处理器的外设配置，代码生成，代码编译和调试功能。它基于ECLIPSE™/ CDT框架和用于开发的GCC工具链，以及用于调试的GDB。它允许集成数百个现有插件，这些插件可以完善ECLIPSE™IDE的功能。

主要特点：

集成STM32CubeMX，可提供以下服务：

STM32微控制器和微处理器的选择

引脚排列，时钟，外设和中间件配置

项目创建和初始化代码的生成

基于Eclipse™/ CDT，以支持Eclipse™的附加软件，GNU C / C ++为ARM ®工具链和GDB调试器

其他高级调试功能包括：

CPU内核，外设寄存器和内存视图

实时变量观看视图

系统分析和实时跟踪（SWV）

CPU故障分析工具

支持ST-LINK（STMicroelectronics）和J-Link（SEGGER）调试探针

从Atollic导入项目® TrueSTUDIO ®和AC6系统工作台的STM32（SW4STM32）

多操作系统支持：Windows ®，Linux的®和MacOS ®，仅64位版本

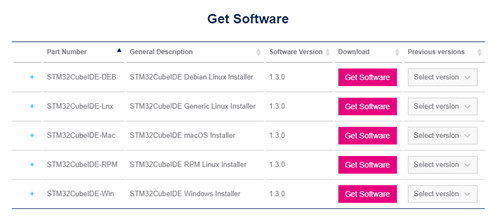

1.1STM32CubeIDE软件获取

https://www.st.com/content/st_com/en/products/development-tools/software-development-tools/stm32-software-development-tools/stm32-ides/stm32cubeide.html?dl=C1Xl1v%2FULQ0dLNXhPUM9vg%3D%3D%2CcrEvVZcaQVFOpw%2BiBXN5OniVodWnWIjZczA3UQRxaf4t4IqBoA4ynj7KVdsgDWQkzo61Vd7IFSR48HcBaQB0YRJ%2BkmDJE3FQokO6ZkDEdtElQtf%2F5O4k7L07zP26x1rzWypenTcR3xmxW8zQdk0cZSrFINp1v0rofptktxG1ZiaKxBEZk%2BfFyQsFB9NEmpcO3%2Fali0QZwOaXOvoFFoLamIQEGD0T1zvkxSvhtnVFDrXK1rl7wv7VhFB0FbFa8NwpLv9lNr8K2z%2F9hdTjaL5tTN%2FRTqQyx%2FVXZA1UBill%2FgmJ7GsUcR3KHgrSsnv2S3bvl%2FddwcRJzcECHruxxQm562Y87gHg8Ff7A5ybUDdZAnFKsshPEc9Op6unaXrXQKSNEADXkZYJ6T5trp1%2Be%2FgJHmQIysU%2BW7aYcXaGK4N9Lc7SHVRIqA4IX1vVw2plCG9z&uid=QchKIdBoOeE1wsFONZ4se/WuF3wDZMRC

光盘路径【华清远见-FS_MP1A开发资料\01-工具软件\st-stm32cubeide_1.3.0_5720_

20200220_1053_x86_64.exe】

1.2STM32CubeIDE安装

不能在中文路径下安装

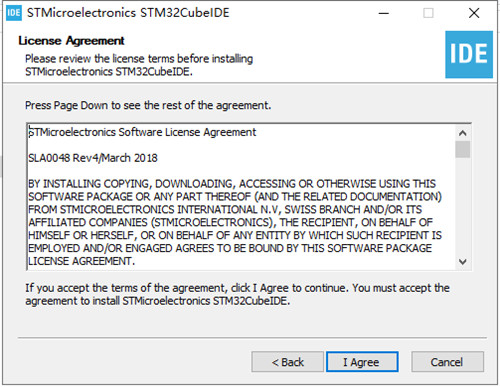

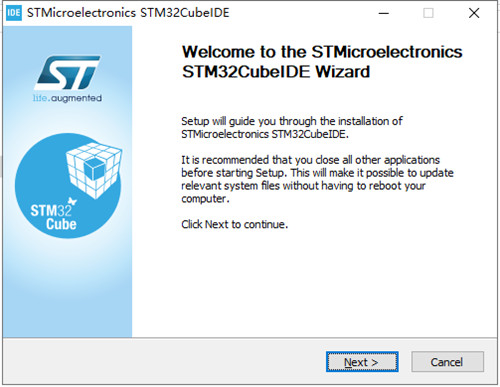

双击进行安装

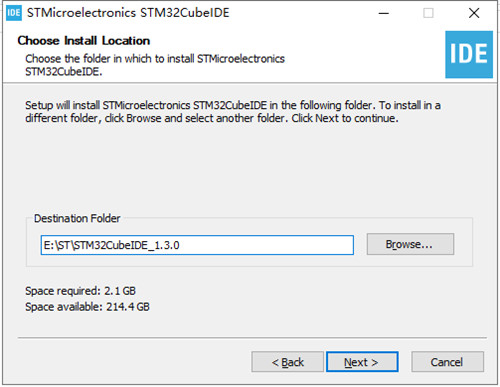

可自行选择路径安装

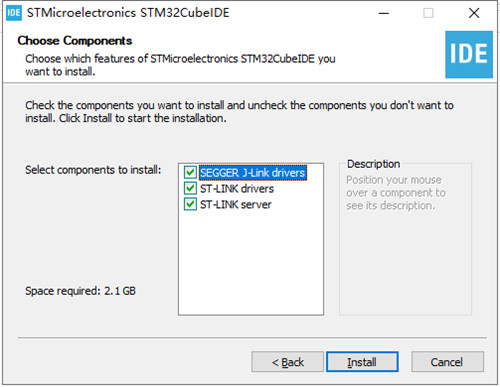

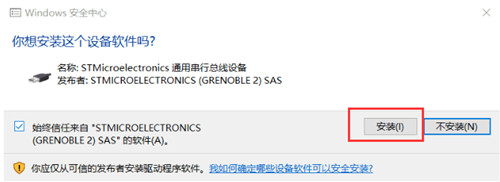

弹出需要安装STLINK驱动，选择安装

安装完成后如上图。

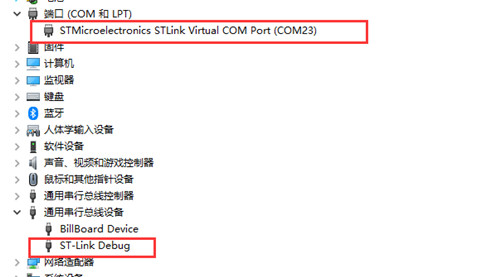

STM32CubeIDE软件安装完成后同样ST-Link驱动也安装完成，ST-Link连接至PC，可在设备管理器中看到ST-link Debug和STMicroelectronics STLink Virtual COM Port串口

注意：如果设备管理器中ST-Link驱动无法识别，带有惊叹号，需在高级启动中禁用驱动程序强制签名

1.3STM32CubeIDE软件使用

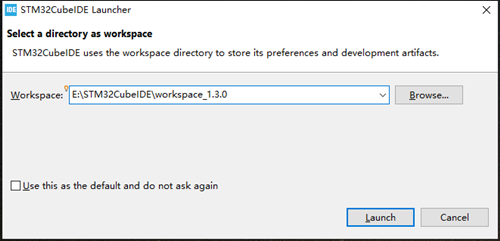

双击桌面图标打开软件，选择workspace目录

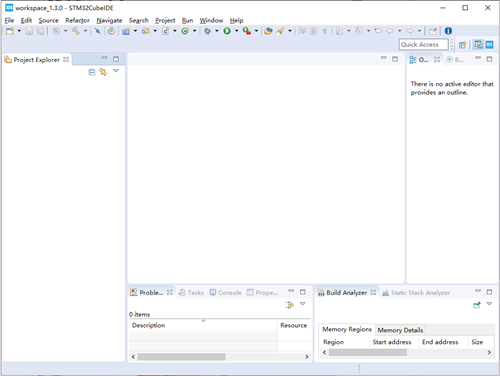

软件界面

1.3.1新建工程

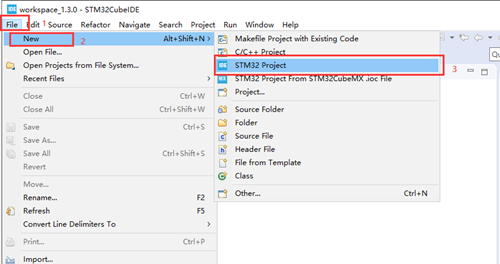

打开STM32CubeIDE->File->New->STM32 Project

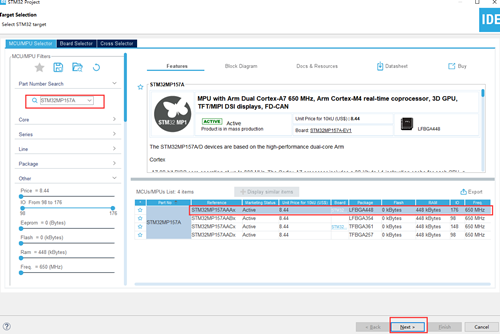

可以在左侧搜索框内输入芯片型号STM32MP157A进行搜索，选择对应芯片，点击Next

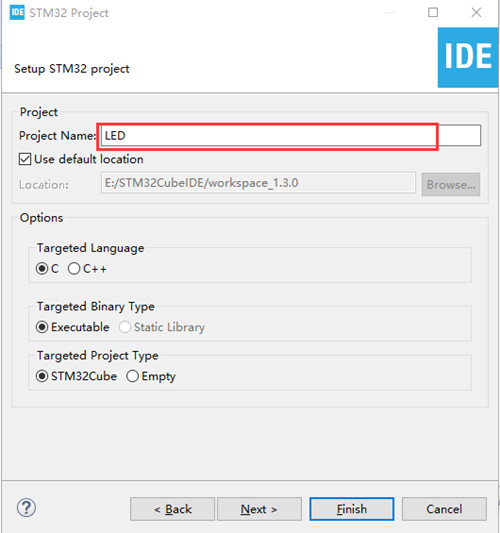

填写工程名，点击Finsh

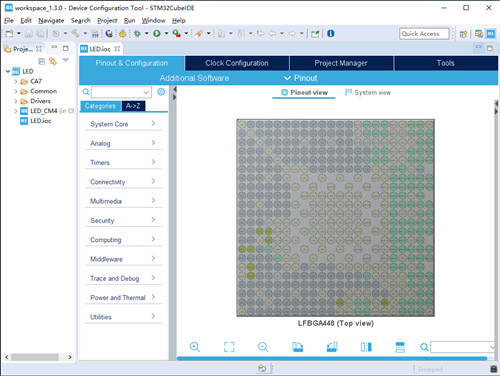

点击Yes打开配置页面

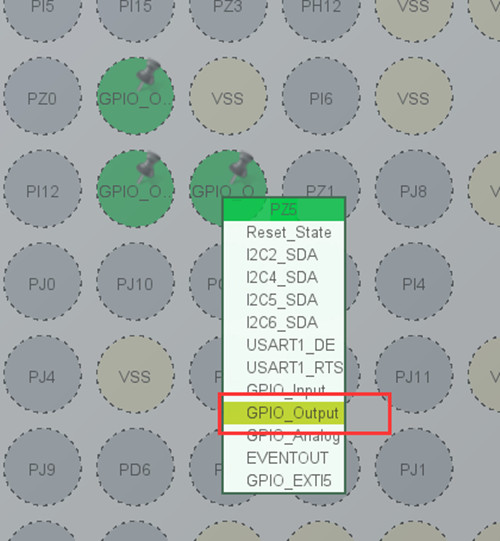

搜索框内搜索LED对应GPIO引脚PZ5、PZ6、PZ7，左键点击设置为GPIO_Output

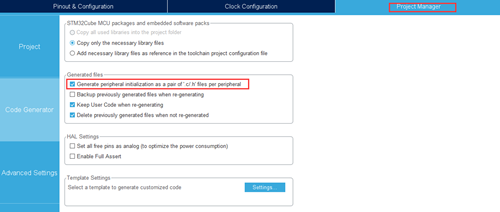

在Code Generator处选择为每个外设生成单独的C和H文件，这样设置方便阅读代码

、

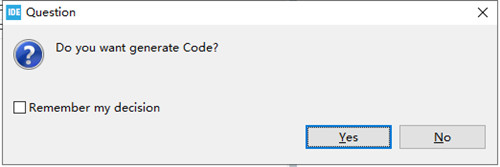

完成以上设置后，Ctrl+S保存，会提示是否需要生成代码，选择Yes即可自动生成代码。系统会自动生成System Clock代码

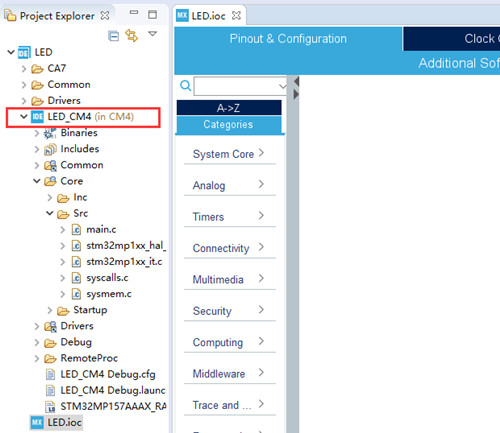

可以在左侧工程文件夹看到生成的工程，CA7文件夹是给A7核使用的。Drivers文件夹是ST提供的HAL_Drivers，用户无需修改。LED_CM4子工程是我们生成的M4内核的工程代码。

1.3.2导入已有工程

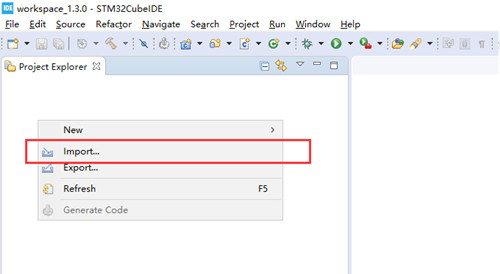

在 Project Explorer 窗口中右击鼠标，选择“Import…”，如下图所示

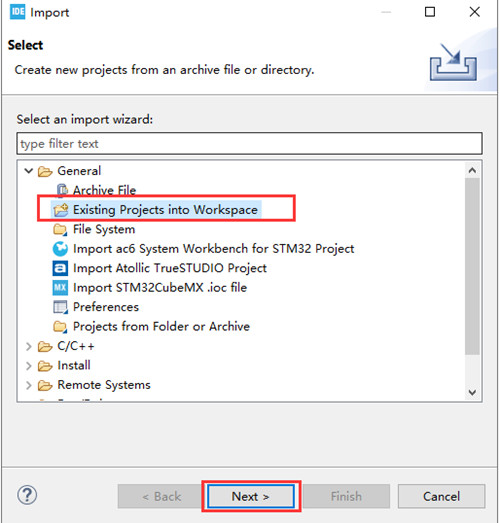

选择“Import…”后， 出现如下图所示的窗口， 选中“Existing Project Into Workpace”， 然后点击

“Next”

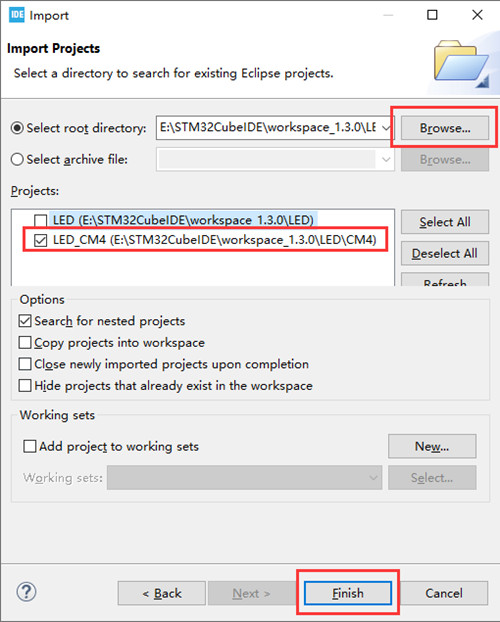

点击Browse选择工程存放路径，勾选需要添加的工程，点击Finish

点击 finish 后，工程就已经导入成功了

1.3.3编译下载

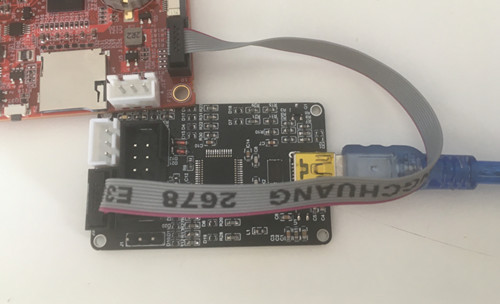

开发板连接

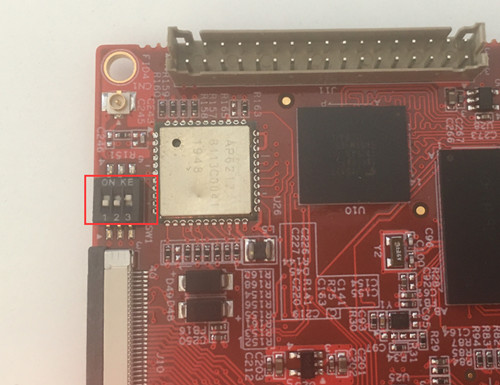

拨动开发板启动拨码至001，开发板上电，使开发板处于Engineering mode，就可以进行开发或调试CM4固件了，连接好ST-LINK和开发板

工程编译

Debug调试

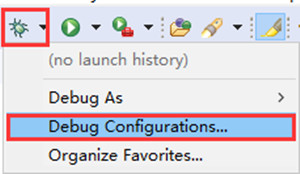

选择Debug按键

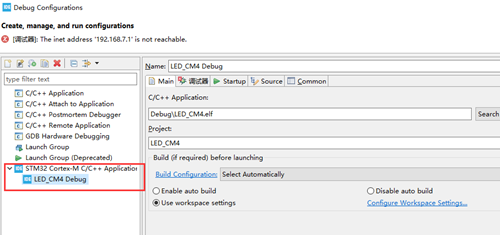

选择STM32 Cortex-M C/C++ Application

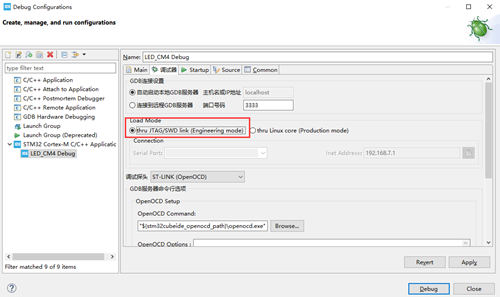

调试器 下选择thru JTAG/SWD link (Engineering mode) ，完成点击Debug

选择Switch

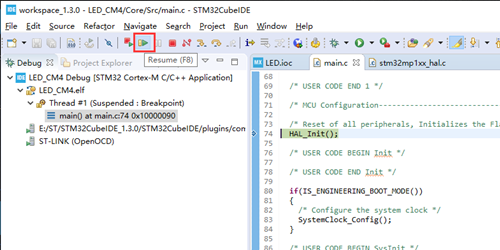

点击运行
