近计划针对我们华清远见的教学开发一套PXA270系统，我把我的一些软、硬件开发过程记录下来和大家一起分享、讨论。有好的建议大家一定要及时交流，lht@farsight.com.cn。上一篇我写了“PXA270嵌入式系统设计一：电源管理部分”，今天接着写一下关于时钟及复位部分的内容，欢迎指正~~

一、时钟部分

任何一款处理器都需要至少一个时钟源。在处理器的内部会有相应的时钟管理单元来为cpu及各个功能控制单元提供合适的时钟。

PXA270处理器的需要两个外部振荡器，1个13M和1个32.768K。它们各自的作用：

• 13M的时钟主要用于产生系统各个PLL的参考时钟，也可以为部分低速控制器提供时钟；
• 32.768K的时钟主要用于为RTC控制器提供实时时钟源，也可以为部分低速控制器提供时钟。

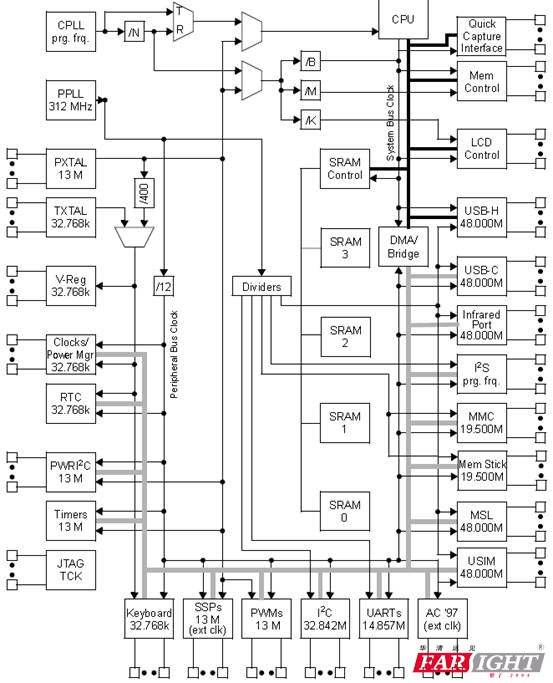

PXA270处理器内部有两个PLL单元，一个是外围PLL，另一个是核心PLL

• 外围PLL使能后产生固定的312M时钟，用于为高速控制器提供时钟源；
• 核心PLL可以产生26—624M时钟，用于cpu、内存控制器、系统总线、及LCD控制器。

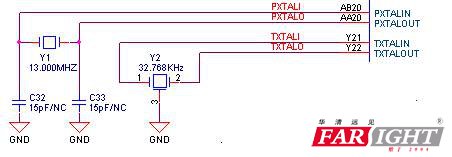

时钟部分的电路原理图：

二、复位部分

PXA270提供了5种复位方式：

• 上电复位：当VCC_BATT管脚第一次上电时产生，是一种完全复位。
• 硬件复位：也是种完全复位，当nRESET管脚置位时产生。
• 看门狗复位：看门狗控制器触发，是一种部分复位，详见PXA270芯片手册。
• GPIO复位：是硬件复位的一种形式，可以由外部信号触发。也是一种完全复位。
• 睡眠退出复位：复位那些在睡眠和深度睡眠时断电的模块。

系统中和复位相关的电路原理图。

• 上电复位

• 硬件复位

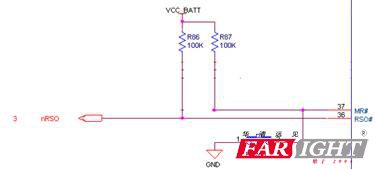

下图是max1586C和系统复位电路相关的接线

K1为复位按键，通过max1586C的复位管理电路输出nRSO信号。如果系统没有类似max1586C的复位管理电路的话，可以用一片类似max811的复位芯片来完成，也可以用阻容及一些逻辑电路的方式来完成复位。

注意：max1586C的MR脚复位会复位max1586C的V3输出到1.3V，对其它电压输出没有影响。

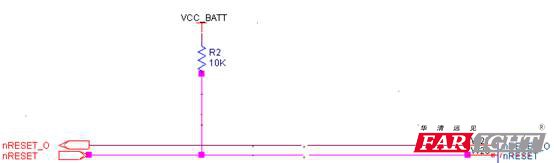

下图是复位信号和PXA270的nRESET的接线。

当nRESET置位或看门狗控制器复位时，nRESET_O都可以置位。可以用其来完成其它外围芯片的复位。

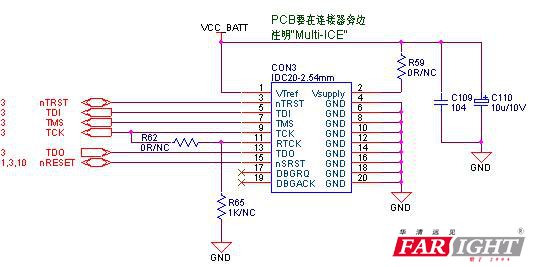

下图是JTAG电路，其复位信号要和系统的nRESET连接。

时钟复位部分大致就这么多了。
