ARM仿真调试技术
时间:2017-01-05作者:华清远见
在嵌入式系统的设计中,仿真应用的范围主要集中在对程序的仿真上。在ARM的开发过程中,一种简单和原始的开发流程是:编写程序,然后烧写到芯片上验证功能,这种方法对于简单的小系统是可以对付的,但在大系统中使用这种方法则是完全不可能的。所以很多时候我们需要在不烧写代码的情况下调试程序,这就是仿真调试技术。 现代调试技术可以分为软件仿真调试和硬件仿真调试两种: 一.软件仿真(指令集仿真): 概念: 用数据结构描述目标机CPU中各个寄存器和其他资源(内存等),通过软件模拟,可以逐条指令解释执行目标机可执行映象中的程序。 应用场合:
● 当嵌入式软件开发在目标硬件平台不存在的情况下进行,就要使用这种软件来模拟目标CPU,以验证代码逻辑。 几个不错的硬件模拟平台:
● Skyeye:清华大学计算机系博士后陈渝发起,开源项目,主要模拟ARM内核CPU。 软件仿真的缺点: 无法完全仿真与硬件相关的部分,终还要通过硬件仿真来完成终的设计。 二.硬件仿真调试: 以前的芯片没有JTAG调试逻辑,要向仿真它就必须要有专门的仿真器,这种仿真器成本较高,而且每种芯片都不一样,现在这种仿真器已经不存在了。 现在的芯片一般都内置了JTAG调试逻辑,并不需要CPU仿真器,需要的只是一个JTAG协议转接器(现在还称其为仿真器,其实叫做调试器比较合适)。所以下面主要介绍JTAG及其仿真技术。 JTAG简介 JTAG是Joint Test Action Group的简称,该组织致力于统一芯片的测试标准,它们初向IEEE提出了IEEE1149.1标准,后来经过IEEE批准并且标准化,所以IEEE1149.1标准又叫JTAG标准,它是一套芯片测试接口和标准,现在几乎所有的CPU核里面都会实现JTAG逻辑单元。JTAG原本是用来测试芯片设计是否正确,其基本原理就是在芯片的各个管脚上放置锁存器,然后串联起来构成移位寄存器,可以监控芯片管脚的输入和输出。后来大家发现用JTAG在线调试芯片非常方便(其实就是利用JTAG控制CPU内核),还不需要设计专门的仿真芯片,因此就出现了用JTAG调试风行的局面。 边界扫描技术(Boundary-Scan): JTAG调试主要就是基于这种边界扫描技术。 边界扫描技术的基本思想是在靠近芯片的输入输出管脚上增加一个移位寄存器单元。因为这些移位寄存器单元都分布在芯片的边界上,所以被称为边界扫描寄存器 (Boundary-Scan Register Cell) 。当芯片处于调试状态的时候,这些边界扫描寄存器可以将芯片和外围的输入输出隔离开来。通过这些边界扫描寄存器单元,可以实现对芯片输入输出信号的观察和控制。 JTAG的主要作用:
● 检测芯片是否良好
● 镜像文件的烧写功能 ARM7TDMI调试架构: 一个调试系统通常包含三个部分:
● 调试主机

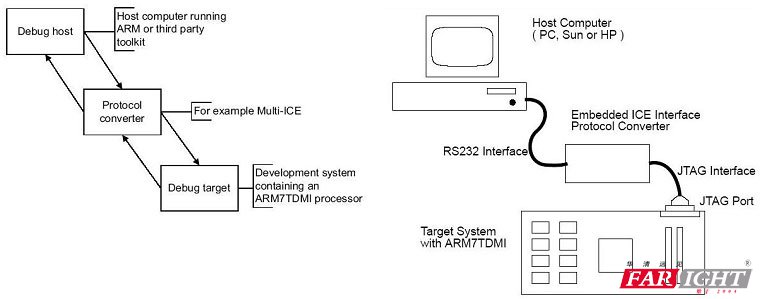

● 协议转换器 ARM7TDMI典型的调试架构如下图所示:
经过协议转换器进行命令解释,主机上运行的调试软件就可以通过JTAG接口直接和目标芯片对话了。 为了支持底层的调试,ARM7TDMI提供了硬件上的调试扩展,包括:
● 停止程序的运行 常见ARM调试工具:
● BDI1000/2000/3000
● U-Link
● J-Link
● Multi-ICE
● Wiggler电缆
