FS4412简介

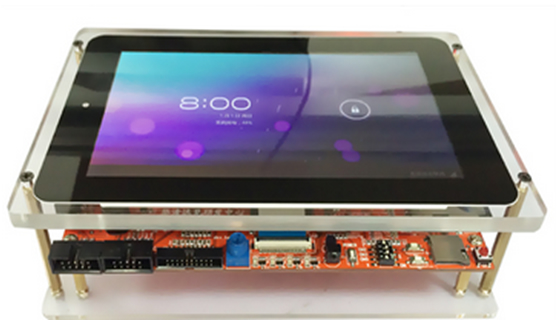

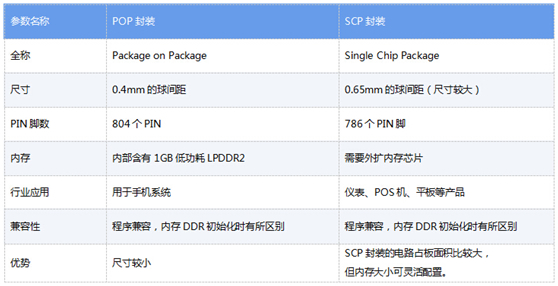

前几天拿到了一块板子FS4412是基于samsung的arm Cortex-A9的Exynos4412的板子，Exynos4412采用了32nm HKMG工艺，是samsung的第一款四核芯片，Exynos 4412有两种封装SCP和POP；Exynos 4412处理器当前sanmung推出了两个封装版本（PoP和SCP)，其中PoP封装主要是针对智能手机等产品体积要求严格的项目中使用。由于采用了DDR和处理器叠层的焊接工艺，使得设计者对于DDR部分的LAYOUT节省了大量的工程周期，且解决了EMI等复杂电气问题，但同时也导致其他有一些问题呈现出来。

1， Exynos 4412的PoP版本当前大DDR为1GB, 如果客户有内存扩容的可能，将后悔莫及；

2， Exynos 4412的BGA间距为0.4mm，这是当前焊接工厂的极限能力，客户在生产工厂的选择上增加了难度，且成品的报废率明显上升；

3，由于BGA间距太小，PCB布线方面通常需要二阶盲埋孔的HDI板才能完成，使得PCB的成本和周期大大增加；

4， Exynos 4412的PoP版本官方不再对大众用户做进一步的技术支持和文档的开放。

因此FS4412采用了SCP封装。

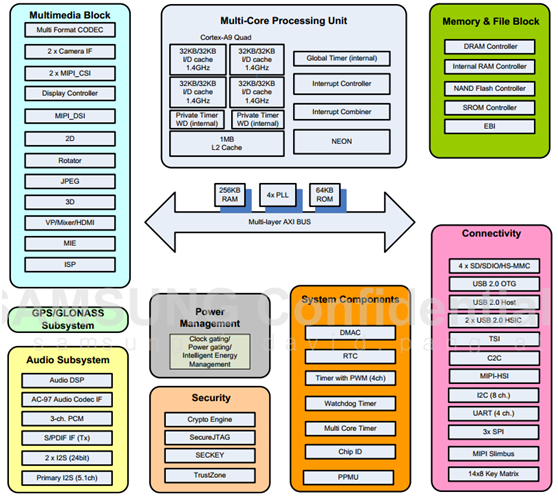

Exynos 4412 SCP结构框图

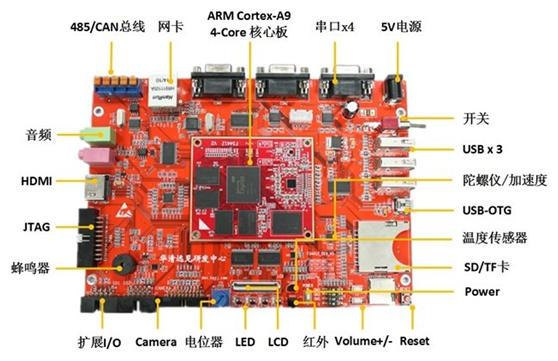

FS4412开发板硬件资源：

CPU	Exynos4412，四核Cortex-A9，主频为1.4GHz-1.6GHz
内存	1GB/2GB双通道 DDR3
存储	4GB/16GB EMMC
PMIC	选用三星自家电源管理芯片，高效节能！具有9路DC/DC和28路LDO输出电源，经千百万部手机实践检验，与三星4412处理器匹配佳
USB HOST	板载USB3503，引出高性能HSIC，实现3路USB HOST输出
SWITCH	电源开关
POWER	直流电源输入接口，5V/2A电源输入
USB_HOST接口	3路 USB_HOST 输出
USB OTG接口	1路USB OTG 2.0
JTAG接口	标准JTAG接口 20pin 2.0mm间距针座
HDMI接口	标准HDMI v1.4，1080p高清分辨率
LCD接口	连接RGB信号的LCD
屏幕尺寸	7寸电容屏
分辨率	1024*600
TP接口	多点触摸（大于5点）
SD卡接口	1个标准SD卡接口
网口	10M/100M自适应网口
PHONE	支持耳机输出
MIC	支持MIC输入
User Key	3个
串口	3个串口
RS485	1个
CAN	2.0标准
GPIO	19路通过插座引出（包括SPI、I2C、AD等）
重力感应	支持
陀螺仪	支持
温度传感器	1个单总线的DS18B29
红外接收器	1个IRM3638红外接收器
