嵌入式系统的硬件架构 |
|
嵌入式系统主要由嵌入式微处理器、外围硬件设备、嵌入式操作系统以及用户应用软件等部分组成,其体系结构如下图所示。
从该图中可以清楚地看到嵌入式系统体系结构上下层之间的关系。其中,硬件平台包括嵌入式处理器和外围设备,它们位于嵌入式系统结构中的底层;嵌入式操作系统与通用操作系统的功能类似,为用户屏蔽硬件底层的具体细节,提供了一个透明的操作空间;而应用软件则是位于嵌入式操作系统之上的,当然,用户也可以直接在嵌入式操作系统之上进行开发。 本文主要来介绍一下嵌入式系统的硬件架构,也就是嵌入式处理器以及外围设备的相关知识。 1.嵌入式处理器 嵌入式处理器是各嵌入式系统的核心部件,其功耗、体积、成本、可靠性、速度、处理能力、电磁兼容性等方面均受到应用要求的制约,嵌入式处理器包含以下部分: 嵌入式处理器可以分为3类:嵌入式微处理器、嵌入式微控制器和嵌入式DSP(Digital Signal Processor)。 嵌入式微处理器就是和通用计算机的微处理器对应的CPU。在应用中,一般是将微处理器装配在专门设计的电路板上,母板上只保留与嵌入式相关的功能即可,这样可以满足嵌入式系统体积小、功耗低的要求。 嵌入式微控制器又称单片机,它将CPU、存储器(少量的RAM、ROM,或两者都有)和其他外设封装在同一片集成电路里。 嵌入式DSP专门用来对离散时间信号进行极快的处理计算,提高编译效率和执行速度。DSP正在大量进入数字滤波、FFT、谱分析、图像处理等领域。 本书所讲的嵌入式处理器主要指嵌入式微处理器。(推荐阅读:如何选择嵌入式微处理器) 嵌入式微处理器与通用微处理器既有相似之处,也有不少的区别,其比较如下。 相似点有以下两项。 对外的接口:各类总线及辅助电路接口。 不同点有以下几项。 小知识: 嵌入式微处理器的种类极为丰富,32位的嵌入式微处理器就有10多种。从下图可以看出,全球仅有4%的计算机处理芯片用于通用计算机中,而更多的则是用于嵌入式系统中。

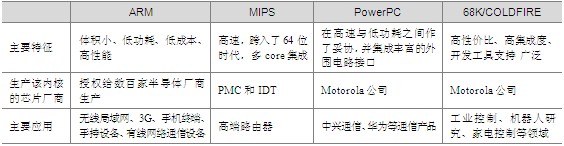

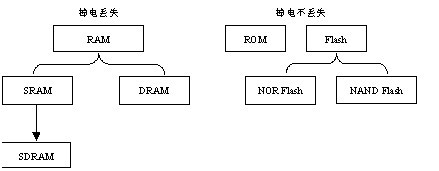

嵌入式微处理器内核按体系结构分类,可以分为以下几个系列。 各内核的特点及应用如下表所示。 嵌入式处理器内核特点及应用 2.外围设备 外围设备是指嵌入式系统中用于完成存储、通信、调试、显示等辅助功能的其他部件。目前常用的嵌入式外围设备按功能可以分为:存储设备(如RAM、SRAM、Flash等)、通信设备(如RS-232接口、SPI接口、以太网接口等)和显示设备(如显示屏等)。 常见的存储设备有RAM、SRAM、ROM、Flash等,这些存储设备在嵌入式系统开发过程中是非常重要的。 (1)RAM、SRAM、DRAM。 根据掉电数据是否丢失,存储器可以分为RAM(随机存取存储器)和ROM(只读存储器),其中RAM的访问速度比较快,但掉电后数据会丢失,而ROM掉电后数据不会丢失。人们通常所说的内存即指系统中的RAM。 RAM又可分为SRAM(静态存储器)和DRAM(动态存储器)。 SRAM是利用双稳态触发器来保存信息的,只要不掉电,信息是不会丢失的。 DRAM是利用MOS(金属氧化物半导体)电容存储电荷来储存信息的,因此必须通过不停地给电容充电来维持信息。DRAM的成本、集成度、功耗等明显优于SRAM。 通常人们所说的SDRAM是DRAM的一种,它是同步动态存储器,利用单一的系统时钟同步所有的地址数据和控制信号。使用SDRAM不但能提高系统表现,还能简化设计、提供高速的数据传输,在嵌入式系统中经常使用。 (2)ROM、Flash。 Flash是一种非易失闪存技术,由于它具有和ROM一样掉电数据不会丢失的特性。Flash主要分为NOR Flash和NAND Flash两种。 NOR Flash的特点是在芯片内执行(Execute In Place),这样应用程序可以直接在Flash内运行,不必再把代码读到系统RAM中。 NAND Flash能提供极高的单元密度,可以达到高存储密度,NAND读和写操作采用512字节的块,单元尺寸几乎是NOR器件的一半,同时由于生产过程很简单,大大降低了生产的成本。NAND Flash中每个块的大擦写次数是100万次,是NOR Flash的10倍,这些都使得NAND Flash越来越受到人们的喜爱。 它们之间的关系如下图所示。
